Wie Handy Spezialisten Kurzschlüsse unter dem Mikroskop finden

Dein iPhone bleibt schwarz, startet ständig neu oder wird beim Laden ungewöhnlich warm? Das kann an einem defekten Akku liegen, muss es aber nicht. Handy Spezialisten prüfen auch, ob ein Kurzschluss auf der Hauptplatine den Betrieb verhindert. Dafür reicht der Blick durch ein Mikroskop allein nicht aus: Erst elektrische Messungen, eine gezielte Sichtprüfung und die Kontrolle einzelner Bauteile ergeben einen belastbaren Befund.

Hier erfährst Du, wie diese Fehlersuche funktioniert, wann eine Logicboard Reparatur sinnvoll ist und warum eine genaue Diagnose unnötige Ersatzteilwechsel verhindern kann.

Welche Anzeichen sprechen für einen Kurzschluss?

Bei einem Kurzschluss entsteht eine unerwünschte elektrische Verbindung. Strom fließt dann über einen Weg, der dafür nicht vorgesehen ist. Auf einer iPhone-Platine können beispielsweise ein beschädigter Kondensator, ein defekter Chip oder Korrosionsrückstände beteiligt sein.

Die Symptome sind allerdings nicht eindeutig:

Beobachtung	Mögliche Erklärung	Was daraus nicht sicher folgt
Das iPhone reagiert nicht	Akku-, Anschluss- oder Platinenfehler	Dass die Hauptplatine irreparabel ist
Das Gerät startet wiederholt neu	Stromversorgungs-, Sensor- oder Softwareproblem	Dass zwingend ein Kurzschluss vorliegt
Das Gehäuse wird ungewöhnlich warm	Erhöhte Leistungsaufnahme oder ein elektrischer Defekt	Welches Bauteil verantwortlich ist
Das Display bleibt schwarz	Displayfehler oder fehlender Gerätestart	Dass ein Displaytausch das Problem löst

Deshalb unterscheiden Handy Spezialisten zuerst zwischen dem sichtbaren Symptom und seiner Ursache. Ein schwarzer Bildschirm rechtfertigt noch keine iPhone Display Reparatur. Ebenso ist ein neuer Akku keine verlässliche Lösung, wenn die Stromversorgung auf der Platine gestört ist.

Bei starker Erwärmung, aufgeblähtem Akku oder auffälligem Geruch solltest Du das Gerät nicht weiter laden oder benutzen. Öffne es nicht selbst und verzichte auf wiederholte Startversuche, besonders nach Flüssigkeitskontakt.

Was das Mikroskop zeigt und was nicht

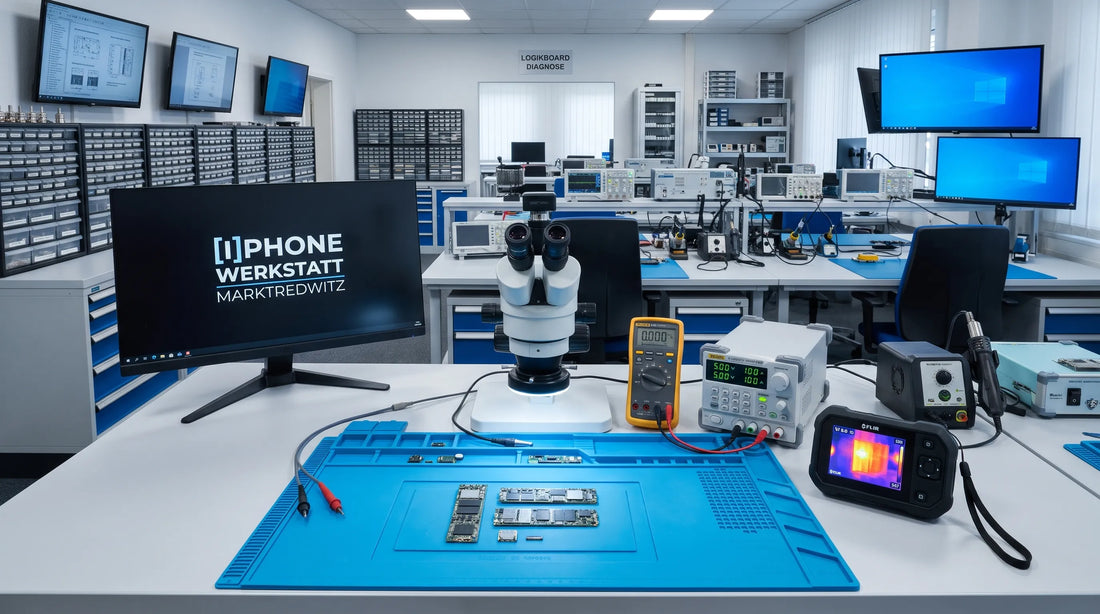

Auf der Hauptplatine, auch Logicboard genannt, sitzen winzige Bauteile und Leiterbahnen. Ein Werkstattmikroskop macht Details sichtbar, die mit bloßem Auge kaum erkennbar sind: verschobene Bauteile, beschädigte Steckkontakte, gerissene Lötstellen oder Rückstände nach einem Flüssigkeitsschaden.

Besonders wichtig ist die Beleuchtung. Eine feine Beschädigung kann erst durch seitlich einfallendes Licht auffallen. Auch die Betrachtung aus unterschiedlichen Winkeln hilft, oberflächliche Verschmutzungen von tatsächlichen Schäden zu unterscheiden.

Das Mikroskop zeigt aber keinen Stromfluss. Ein Kondensator kann äußerlich einwandfrei aussehen und trotzdem elektrisch defekt sein. Umgekehrt beweist eine verfärbte Stelle noch keinen Kurzschluss. Die Vergrößerung liefert Hinweise und ermöglicht präzises Arbeiten, ersetzt jedoch keine Messung.

Bei verdeckten Bereichen oder mehrlagig aufgebauten Platinen gelten zusätzliche Grenzen: Nicht jede Fehlerstelle ist direkt zugänglich. Eine weitergehende Zerlegung braucht deshalb eine technische Begründung, statt vorsorglich möglichst viel zu demontieren.

Wie finden Handy Spezialisten die tatsächliche Fehlerstelle?

Eine saubere Diagnose grenzt den Fehler schrittweise ein. Dabei wird nicht wahllos gelötet oder so lange ein Ersatzteil nach dem anderen eingebaut, bis das iPhone zufällig wieder startet.

Zuerst Akku und angeschlossene Baugruppen prüfen

Zur Fehlersuche gehören die Vorgeschichte und das Verhalten des Geräts: Gab es einen Sturz, Flüssigkeitskontakt oder eine frühere Reparatur? Trat der Fehler plötzlich auf oder zunächst nur beim Laden?

Anschließend werden mögliche Ursachen außerhalb der Hauptplatine untersucht. Auch ein beschädigtes Anschlusskabel, die Ladeeinheit oder eine andere angeschlossene Baugruppe kann die Stromversorgung beeinträchtigen. Die Werkstatt trennt und prüft solche Baugruppen kontrolliert, bevor sie einen Platinenfehler feststellt.

Für entsprechende Fehlerbilder gibt es beispielsweise die iPhone 14 Pro Logicboard Diagnose. Sie ist relevant, wenn ein Defekt tiefer in der Elektronik vermutet wird und ein einfacher Austausch von Akku, Display oder Ladebuchse nicht weiterhilft.

Elektrische Messungen richtig interpretieren

Handy Spezialisten messen unter anderem Widerstände und prüfen bestimmte Messpunkte im Diodenmodus des Multimeters. Vereinfacht gesagt wird untersucht, wie sich ein Stromkreis unter definierten Messbedingungen verhält. Solche Prüfungen erfolgen am dafür vorbereiteten, spannungsfreien Board.

Entscheidend ist die Interpretation: Ein niedriger Widerstand bedeutet nicht automatisch einen Kurzschluss. Manche Versorgungsschienen, also Stromversorgungsleitungen für bestimmte Bauteilgruppen, haben konstruktionsbedingt niedrige Werte. Ein Durchgangssignal allein reicht deshalb nicht als Diagnose.

Hilfreich sind passende Schaltungsinformationen, Vergleichswerte und die Kenntnis des jeweiligen iPhone-Modells. Liegen mehrere Bauteile am selben Stromkreis, lässt sich aus einer auffälligen Messung außerdem nicht sofort ableiten, welches davon defekt ist.

Eine gute Diagnose beantwortet daher zwei getrennte Fragen: Welcher Stromkreis verhält sich ungewöhnlich, und welches Bauteil verursacht dieses Verhalten?

Wärme als zusätzlichen Hinweis nutzen

Bei geeigneten Fehlerbildern kann eine kontrollierte Versorgung über ein Labornetzteil helfen, auffällige Wärmeentwicklung zu lokalisieren. Eine Wärmebildkamera macht Temperaturunterschiede sichtbar. Spannung und Strombegrenzung müssen dabei zum untersuchten Stromkreis passen. Das ist kein Versuch für zu Hause.

Auch hierbei gilt: Das wärmste Bauteil ist nicht zwangsläufig die Ursache. Es kann durch einen Fehler an anderer Stelle belastet werden oder Wärme von einem benachbarten Bauteil übernehmen.

Handy Spezialisten gleichen den Wärmebefund deshalb mit den elektrischen Messungen und dem Bild unter dem Mikroskop ab. Erst wenn diese Hinweise zusammenpassen, ist ein gezielter Eingriff sinnvoll. Blind Spannung anzulegen oder auffällige Chips vorsorglich zu erhitzen kann zusätzliche Schäden verursachen und eine spätere Datenrettung erschweren.

Vom Befund zur Mikrolöt-Reparatur

Ist die Fehlerstelle ausreichend eingegrenzt, folgt gegebenenfalls das Mikrolöten. Damit sind Lötarbeiten an sehr kleinen Bauteilen und Kontaktstellen unter Vergrößerung gemeint. Je nach Befund wird etwa ein defekter Kondensator ersetzt, ein beschädigter Steckverbinder erneuert oder eine unterbrochene Verbindung wiederhergestellt.

Ein Kurzschluss und eine unterbrochene Leiterbahn sind unterschiedliche Fehler. Trotzdem können beide auf derselben beschädigten Platine vorkommen, etwa nach mechanischer Belastung oder Korrosion.

Für unterbrochene Verbindungen nutzen Reparaturtechniker bei Bedarf feine Überbrückungsdrähte. Der Jumper Draht 0,02mm ISOLIERT für PCB Reparatur ist beispielsweise für solche Arbeiten an iPhone-Platinen vorgesehen. „PCB“ bezeichnet die Leiterplatte. Ein solcher Draht ersetzt eine beschädigte Verbindung, beseitigt aber nicht automatisch die Ursache eines Kurzschlusses.

Nach dem Eingriff werden die betroffenen Stromkreise erneut gemessen. Ein erfolgreicher Gerätestart ist nur ein Zwischenergebnis. Erst weitere Prüfungen zeigen, ob das iPhone stabil arbeitet und die Reparatur tatsächlich abgeschlossen werden kann.

Warum der Erhalt der ursprünglichen Platine sinnvoll sein kann

Eine Reparatur auf Bauteilebene kann verhindern, dass eine komplette Hauptplatine ersetzt werden muss. Das spart Material und kann wirtschaftlich sinnvoll sein, wenn sich der Defekt zuverlässig eingrenzen lässt. Eine pauschale Ersparnis lässt sich daraus aber nicht ableiten: Diagnoseaufwand, Modell und Schadensumfang entscheiden mit.

Bei wichtigen Daten ist der Unterschied besonders relevant. Ein Platinentausch macht die Daten auf der ursprünglichen Platine nicht automatisch wieder zugänglich. Auch eine Reparatur bietet keine Erfolgsgarantie, kann aber je nach Schaden eine Voraussetzung dafür sein, das vorhandene Gerät wieder zu starten.

Handy Spezialisten sollten deshalb vorab wissen, ob Dir die weitere Nutzung oder vor allem die Datenrettung wichtig ist. Daraus können unterschiedliche Reparaturziele entstehen.

Dasselbe Erhaltungsprinzip gilt bei anderen Schäden: Ein iPhone Glastausch bewahrt bei geeigneten Voraussetzungen das intakte Originaldisplay. Eine Laser Backcover Reparatur behandelt dagegen beschädigtes Rückglas. Keine dieser Maßnahmen ersetzt die elektrische Diagnose eines Platinenfehlers.

Welche Rolle spielen Originalteile und die Endkontrolle?

Für eine zuverlässige iPhone Reparatur müssen Bauteil, Reparaturverfahren und Prüfung zusammenpassen. Ein günstiger Nachbau ist nicht automatisch gleichwertig mit einem geprüften Originalteil. „Pulled“ bedeutet, dass ein Originalbauteil aus einem anderen Gerät entnommen wurde. Auch solche iPhone Ersatzteile müssen zum Modell passen und geprüft werden.

Bei Display- oder Akkureparaturen spielt zusätzlich die Erkennung durch iOS eine Rolle. Originalteile allein garantieren nicht, dass niemals „Unbekanntes Bauteil“ erscheint. Modell, Softwarestand und erforderliche Konfiguration beeinflussen das Ergebnis. Apple erläutert die entsprechenden Anzeigen im Teile- und Serviceprotokoll des iPhone.

Die iPhone Werkstatt Marktredwitz setzt auf hochwertige OEM-/Pulled-Komponenten sowie passende Übertragungs- und Programmierverfahren, um native Funktionen zu erhalten und Bauteilwarnungen zu vermeiden. Was bei Deinem Gerät möglich ist, gehört zur vorherigen Abstimmung.

Nach einer Platinenreparatur prüfen Handy Spezialisten nicht nur, ob das Apple-Logo erscheint. Ladeverhalten, stabile Funktion und die vom Eingriff betroffenen Baugruppen gehören ebenfalls auf den Prüfstand. Welche Bereiche dabei wichtig sind, erklärt unser Beitrag zur Endkontrolle nach einer Handy-Reparatur.

Kosten und Ablauf: Diagnose vor Reparaturfreigabe

Einen seriösen Pauschalpreis für „Kurzschluss beheben“ gibt es ohne Modell und Befund nicht. Ein einzelnes defektes Bauteil ist ein anderer Auftrag als eine korrodierte, bereits mehrfach bearbeitete Hauptplatine. Entscheidend ist außerdem, ob eine dauerhafte Nutzung oder nur eine vorübergehende Datenrettung realistisch ist.

Bei uns erfolgt die Buchung der angebotenen Leistungen zu den im Onlineshop ausgewiesenen Festpreisen. Zusätzliche Arbeiten werden nicht ohne Deine ausdrückliche Freigabe ausgeführt. Kläre vorab auch, welche Diagnoseleistung gebucht wird und wie vorgegangen wird, falls eine Reparatur technisch nicht sinnvoll ist.

Für Standardreparaturen sind häufig ein bis drei Werktage vorgesehen, für spezialisierte Arbeiten typischerweise drei bis fünf. Der konkrete Befund kann den Aufwand verändern. Versandzeiten kommen hinzu.

Auch andere Werkstätten können knifflige Fälle zur Bearbeitung abgeben. Unser Überblick zur Unterstützung für Repairshops bei komplexen Defekten beschreibt diese Zusammenarbeit. Eine nachvollziehbare Fehlerbeschreibung hilft dabei mehr als die Vermutung „wahrscheinlich Mainboard“.

Was Du vor der Einsendung vorbereiten solltest

Damit Handy Spezialisten gezielt prüfen können, sind Deine Beobachtungen wertvoll. Beschreibe beispielsweise, ob das Gerät noch vibriert, vom Computer erkannt wird oder nur beim Anschluss eines Ladegeräts reagiert. Provoziere den Fehler dafür nicht erneut, wenn das iPhone heiß wird oder Flüssigkeit eingedrungen ist.

• Backup erstellen: Sichere Deine Daten, sofern das Gerät noch sicher bedienbar ist. Eine Reparatur ersetzt keine Datensicherung.
• Vorgeschichte angeben: Nenne Stürze, Flüssigkeitskontakt, frühere Reparaturen und bereits getauschte Teile.
• Datenschutz abstimmen: Kläre den nötigen Gerätezugriff für Funktionstests. Teile Dein Apple-ID-Passwort nicht mit.
• Sicher verpacken: Schütze das ausgeschaltete Gerät vor Bewegung und Druck. Bei einem beschädigten oder aufgeblähten Akku muss vor dem Versand eine geeignete Transportlösung geklärt werden.

Du kannst Dein iPhone deutschlandweit einsenden oder nach der Online-Anmeldung die videoüberwachte 24/7-Paketbox in Marktredwitz nutzen. Wir arbeiten als unabhängiges Speziallabor, nicht als offizieller Apple Service Provider. Es gibt keinen öffentlichen Verkaufsraum und keinen Wartebereich für Reparaturen vor Ort.

Häufige Fragen zur Kurzschlussdiagnose

Kann man einen Kurzschluss unter dem Mikroskop direkt sehen? Nicht immer. Sichtbar sein können beschädigte Bauteile, Korrosion oder unerwünschte Lötverbindungen. Viele elektrische Defekte bleiben äußerlich unauffällig und müssen durch Messungen eingegrenzt werden.

Reicht es, den iPhone Akku wechseln zu lassen? Nur wenn der Akku tatsächlich die Ursache ist. Handy Spezialisten prüfen bei unklaren Start- oder Ladeproblemen auch Anschlüsse, angeschlossene Baugruppen und die Hauptplatine, statt einen Akkutausch als sichere Lösung zu versprechen.

Bleiben meine Daten bei einer Logicboard Reparatur erhalten? Das kann möglich sein, lässt sich aber nicht garantieren. Entscheidend sind Fehlerstelle und Schadensumfang. Wenn die Datenrettung Vorrang hat, solltest Du das vor der Diagnose ausdrücklich mitteilen.

Lohnt sich eine Reparatur nach einem Wasserschaden? Das hängt vom Befund und Deinem Ziel ab. Korrosion kann fortschreiten und später weitere Ausfälle verursachen. Bei flüssigkeitsgeschädigten Geräten dienen unsere Reparaturen deshalb der vorübergehenden Datenrettung; eine langfristige Garantie für das gesamte Gerät ist ausgeschlossen.

Warum wird nicht sofort ein verdächtiger Chip ersetzt? Weil ein auffälliger Messwert oder eine warme Stelle auch eine Folge eines anderen Defekts sein kann. Ein voreiliger Austausch kann unnötige Kosten und zusätzliche Schäden verursachen.

Lass die Ursache prüfen, bevor Du Teile tauschen lässt

Dein iPhone startet nicht mehr oder wurde bereits ohne Erfolg repariert? Beschreibe uns das Fehlerbild und bisherige Eingriffe. Über die iPhone Werkstatt Marktredwitz kannst Du die passende Leistung zum Festpreis online buchen und die Einsendung vorbereiten. Für Rückfragen erreichst Du uns auch per WhatsApp unter +49 174 66 22 163.
